ストレートアダプター BH11（隔壁）
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- メスシート
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

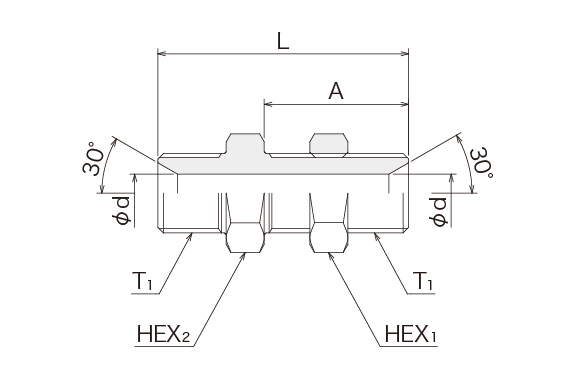

| 呼び径 | ねじT1 | Amm | Φdmm | Lmm | HEX1mm | HEX2mm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | 30.0 | 4.5 | 51.0 | 19 | 19 |
| 9 | G3/8 | 33.5 | 9.0 | 56.5 | 22 | 22 |
| 12 | G1/2 | 38.0 | 10.0 | 66.0 | 27 | 27 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
