ストレートアダプター NB（異径ニップル）
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

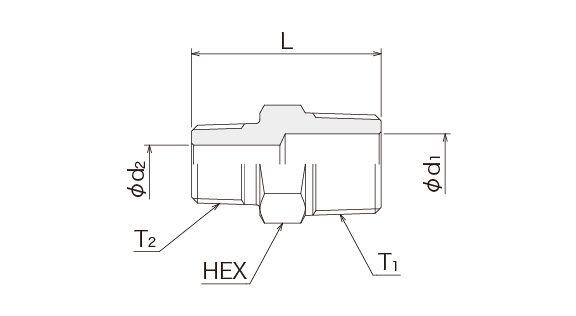

| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 3×6 | R1/8 | R1/4 | 6 | 4 | 31 | 17 |
| 3×9 | R1/8 | R3/8 | 8 | 4 | 33 | 19 |
| 6×9 | R1/4 | R3/8 | 8 | 6 | 36 | 19 |
| 6×12 | R1/2 | R1/2 | 10 | 6 | 41 | 22 |
| 9×12 | R3/8 | R1/2 | 10 | 8 | 43 | 22 |
| 9×19 | R3/8 | R3/4 | 16 | 8 | 47 | 27 |
| 12×19 | R1/2 | R3/4 | 16 | 10 | 50 | 27 |
| 12×25 | R1/2 | R1 | 21 | 10 | 52 | 36 |
| 19×25 | R3/4 | R1 | 21 | 16 | 54 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
