製品情報PRODUCT
プラグ ORFSP1
材質
- 鉄
タイプ
- プラグ
ねじ形状
- オスねじ
シール形状
- ORFS
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

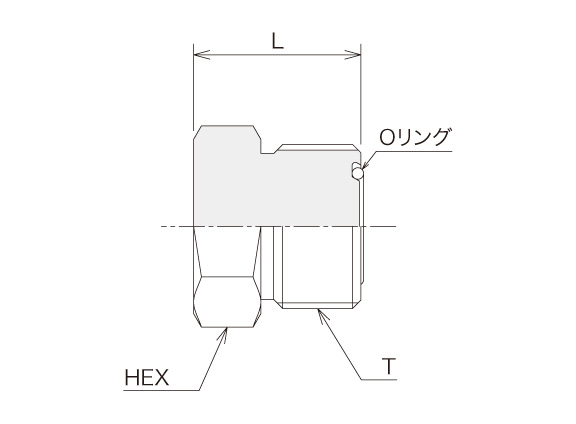

| 呼び径 | ねじT UNS・UN・UNF |
Lmm | HEXmm |
|---|---|---|---|
| 9/16 | 9/16-18 | 19.0 | 19 |
| 11/16 | 11/16-16 | 19.2 | 19 |
| 13/16 | 13/16-16 | 21.8 | 22 |
| 1 | 1-14 | 25.9 | 27 |
| 19/16 | 1 3/16-12 | 27.4 | 32 |
| 23/16 | 1 7/16-12 | 27.9 | 38 |
| 27/16 | 1 11/16-12 | 27.9 | 46 |
| 2 | 2-12 | 27.9 | 54 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
