製品情報PRODUCT
プラグ ORPPG
材質
- 鉄
タイプ
- プラグ
ねじ形状
- オスねじ
シール形状
- Oリング
ねじタイプ
- G/PF
付加機能
最高使用圧力
JIS B 8363
ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
---|---|---|---|---|---|---|---|---|
最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質:SS400又はS15C相当以上
- 表面処理:電気亜鉛めっき三価クロメート

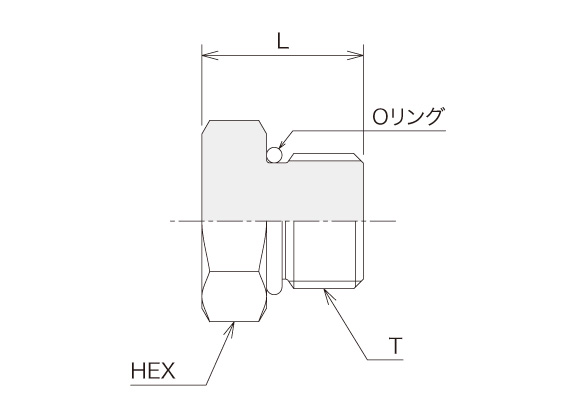

呼び径 | ねじT | Lmm | HEXmm |
---|---|---|---|
3 | G1/8 | 17 | 14 |
6 | G1/4 | 19 | 19 |
9 | G3/8 | 19 | 22 |
12 | G1/2 | 25 | 27 |
19 | G3/4 | 28 | 36 |
25 | G1 | 30 | 41 |
32 | G1 1/4 | 34 | 50 |
38 | G1 1/2 | 36 | 60 |
(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
