ストレートアダプター SK06(SK式スイベル)

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • 袋ナット/加締ナット

シール形状

  • オスシート
  • シール材

ねじタイプ

  • G/PF
  • R/RcPT

付加機能

  • スイベル

SK06

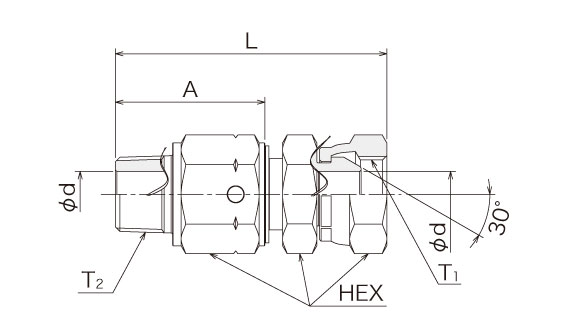

図面

接続口金具:SR02

  • 本体材質:SS400又はS15C相当以上
  • 表面処理:電気亜鉛めっき三価クロメート
呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
6 G1/4 R1/4 39 5 69 19
9 G3/8 R3/8 41 7 74 22
12 G1/2 R1/2 48 10 86 27
19 G3/4 R3/4 52 16 95 36

(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

常用圧力

単位:kgf/cm2

型式材質6・9・1219・2532・38・50
SK/SKLSS210140-
SUS3047050-
SFS/SFLSS--70

保証期間

1年間、または揺動回数10万回
