製品情報PRODUCT

ストレートアダプター SR13L

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ

シール形状

  • オスシート
  • シール材

ねじタイプ

  • G/PF
  • R/RcPT

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    同径

    SR13L同径

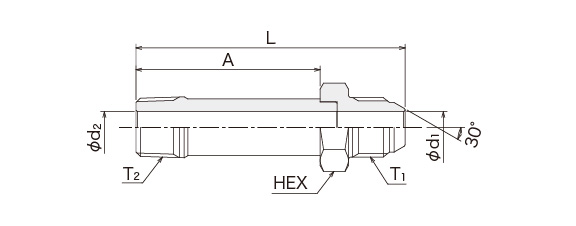

    図面

    接続口金具:SR04

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φd1mm Φd2mm Lmm HEXmm
    6 G1/4 R1/4 50.0 5.5 5.5 74.0 19
    9 G3/8 R3/8 53.0 8.0 8.0 80.5 22
    12 G1/2 R1/2 65.0 11.0 10.0 95.0 27
    19 G3/4 R3/4 78.5 16.0 16.0 114.0 36
    25 G1 R1 83.0 22.0 21.0 119.5 41

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

    異径

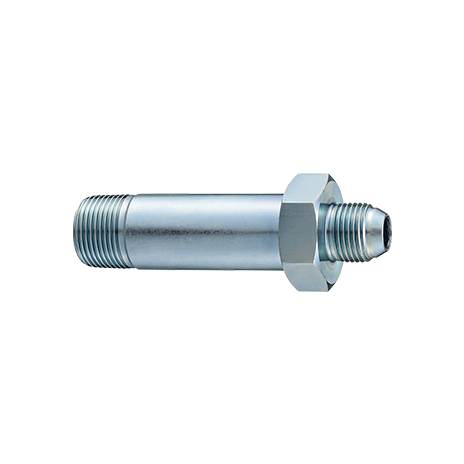

    SR13L異径

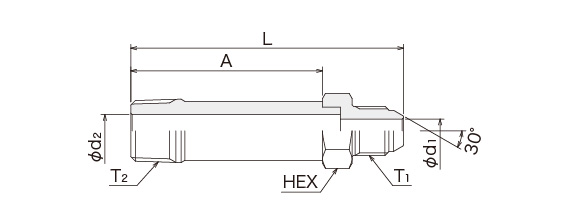

    図面

    接続口金具:SR04

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φd1mm Φd2mm Lmm HEXmm
    6×9 G1/4 R3/8 53.0 5.5 8.0 79.0 19
    9×12 G3/8 R1/2 65.0 8.0 11.0 92.5 27
    12×19 G1/2 R3/4 78.5 11.0 16.0 112.5 36
    19×25 G3/4 R1 83.0 16.0 22.0 118.5 38

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

    異径

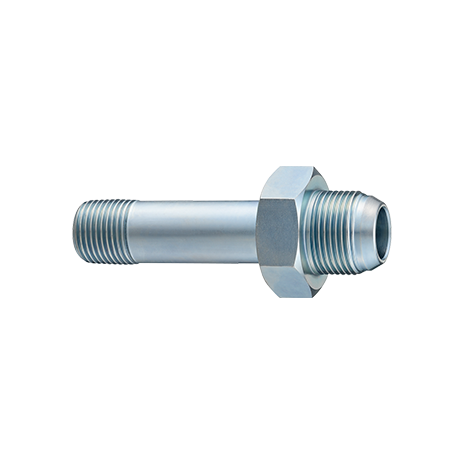

    SR13L異径

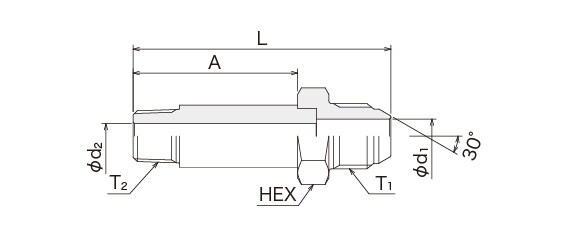

    図面

    接続口金具:SR04

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φd1mm Φd2mm Lmm HEXmm
    9×6 G3/8 R1/4 50 8.0 5.5 77.5 22
    12×9 G1/2 R3/8 53 11.0 8.0 83.0 27
    19×12 G3/4 R1/2 65 16.0 11.0 100.5 36
    25×19 G1 R3/4 78 22.0 16.0 114.5 41

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
