ストレートアダプター SSO13UG
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
- Oリング
ねじタイプ
- G／PF
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（UNF）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

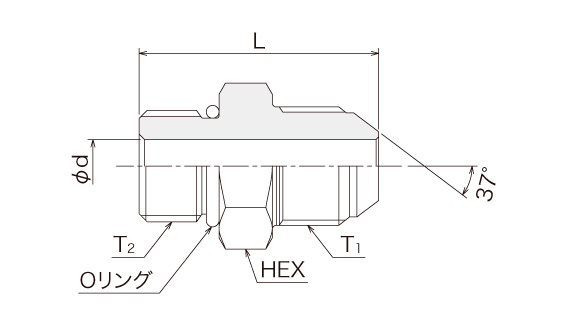

| 呼び径 | ねじT1 UNF・UN |
ねじT2 | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 7/16×6 | 7/16‐20 | G1/4 | 4.4 | 37.0 | 19 |
| 9/16×6 | 9/16‐18 | G1/4 | 5.5 | 32.0 | 19 |
| 9/16×9 | 9/16‐18 | G3/8 | 7.0 | 33.1 | 22 |
| 3/4×9 | 3/4‐16 | G3/8 | 8.0 | 36.7 | 22 |
| 3/4×12 | 3/4‐16 | G1/2 | 10.0 | 40.7 | 27 |
| 7/8×12 | 7/8‐14 | G1/2 | 11.0 | 44.3 | 27 |
| 7/8×19 | 7/8‐14 | G3/4 | 12.0 | 47.3 | 36 |
| 1 1/16×19 | 1 1/16‐12 | G3/4 | 16.0 | 49.9 | 36 |
| 1 5/16×25 | 1 5/16‐12 | G1 | 22.0 | 53.1 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
