ストレートアダプター SSOORFSU
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- Oリング
- ORFS
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

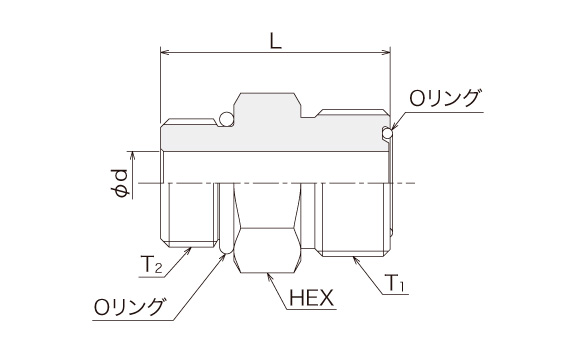

| 呼び径 | ねじT1 UNF・UN |
ねじT2 UNF・UN |
Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 9/16×7/16 | 9/16‐18 | 7/16‐20 | 4.4 | 28.7 | 17 |
| 11/16×9/16 | 11/16‐16 | 9/16‐18 | 6.7 | 31.9 | 19 |
| 13/16×3/4 | 13/16‐16 | 3/4‐16 | 9.6 | 36.6 | 22 |
| 1×7/8 | 1‐14 | 7/8‐14 | 12.3 | 43.1 | 27 |
| 19/16×17/16 | 1 3/16‐12 | 1 1/16‐12 | 15.5 | 48.6 | 32 |
| 23/16×21/16 | 1 7/16‐12 | 1 5/16‐12 | 20.6 | 50.3 | 38 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
