プラグ MS1U
材質
- 鉄
タイプ
- プラグ
ねじ形状
- オスねじ
シール形状
- オスシート
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（ユニファイねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

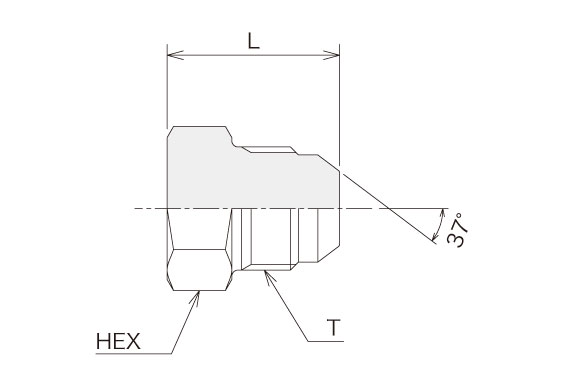

| 呼び径 | ねじT UNF・US |
Lmm | HEXmm |
|---|---|---|---|
| 7/16 | 7/16-20 | 21.0 | 14 |
| 9/16 | 9/16-18 | 22.1 | 19 |
| 3/4 | 3/4-16 | 25.7 | 19 |
| 7/8 | 7/8-14 | 29.3 | 22 |
| 1 1/16 | 1 1/16-12 | 33.9 | 32 |
| 1 5/16 | 1 5/16-12 | 37.1 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
