製品情報PRODUCT
ストレートアダプター SR13UR
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- R／Rc／PT
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

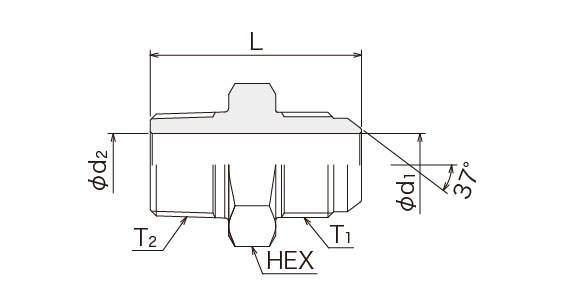

接続口金具：SR04（Uねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 UNF・UN |
ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 7/16×6 | 7/16‐20 | R1/4 | 4.4 | 4.4 | 34.0 | 17 |
| 1/2×6 | 1/2‐20 | R1/4 | 5.5 | 5.5 | 35.0 | 19 |
| 9/16×9 | 9/16‐18 | R3/8 | 5.5 | 7.0 | 38.0 | 19 |
| 3/4×12 | 3/4‐16 | R1/2 | 10.0 | 10.0 | 43.7 | 24 |
| 7/8×12 | 7/8‐14 | R1/2 | 10.0 | 10.0 | 47.3 | 27 |
| 1 1/16×19 | 1 1/16‐12 | R3/4 | 16.0 | 16.0 | 53.9 | 36 |
| 1 5/16×25 | 1 5/16‐12 | R1 | 22.0 | 22.0 | 58.0 | 41 |
| 1 5/8×32 | 1 5/8‐12 | R1 1/4 | 28.0 | 28.0 | 63.3 | 50 |
| 1 7/8×38 | 1 7/8‐12 | R1 1/2 | 33.0 | 33.0 | 66.5 | 60 |
＊印は受注生産
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
