SUS SUS-7005

材質

  • ステンレス

タイプ

  • 口金

ねじ形状

  • 袋ナット/加締ナット

シール形状

  • Oリング

ねじタイプ

  • G/PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    SUS-7005

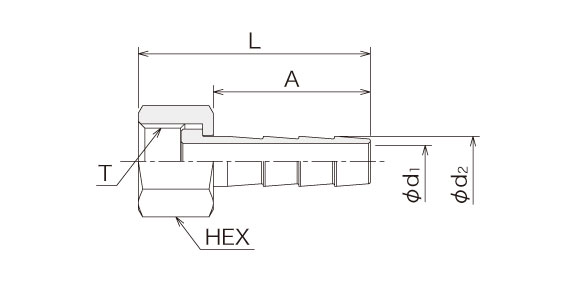

    図面

    • 材  質:SUS304
    呼び径 ねじT Amm Φd1mm Φd2mm Lmm HEXmm 山数
    6 G1/4 24 4.0 7.5 53 19 3
    9 G3/8 28 6.5 10.5 46 22 3
    12 G1/2 36 10.0 14.0 57 27 3
    19 G3/4 45 16.0 20.5 69 32 3
    25 G1 58 22.0 27.0 86 38 3
    32 G1 1/4 65 27.5 34.0 96 50 3
    38 G1 1/2 76 33.0 40.3 107 60 4
    50 G2 79 45.0 52.0 112 70 4
    65 G2 1/2 91 53.5 65.0 131 90 5
    75 G3 106 69.0 77.5 148 100 5

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
