スイベル SUS-SK10

材質

  • ステンレス

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • シール材

ねじタイプ

  • G/PF
  • R/RcPT

付加機能

  • スイベル

SUS-SK10

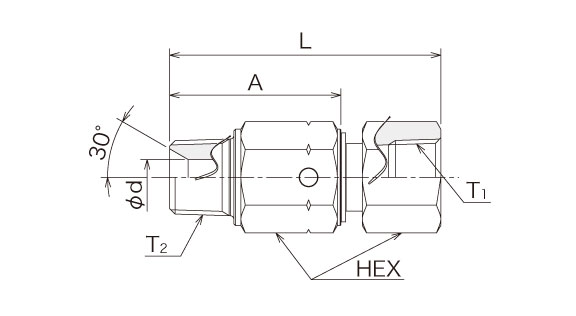

図面

接続口金具:SR01

  • 材  質:SUS304
呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
6 Rc1/4 R1/4 39 5 61 19
9 Rc3/8 R3/8 41 7 66 22
12 Rc1/2 R1/2 48 10 76 27
19 Rc3/4 R3/4 52 16 84 36
25 Rc1 R1 56 21 90 41

(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

常用圧力

単位:kgf/cm2

型式材質6・9・1219・2532・38・50
SK/SKLSS210140-
SUS3047050-
SFS/SFLSS--70

保証期間

1年間、または揺動回数10万回
