製品情報PRODUCT
SUS SUS-SR11
材質
- ステンレス
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- メスシート
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

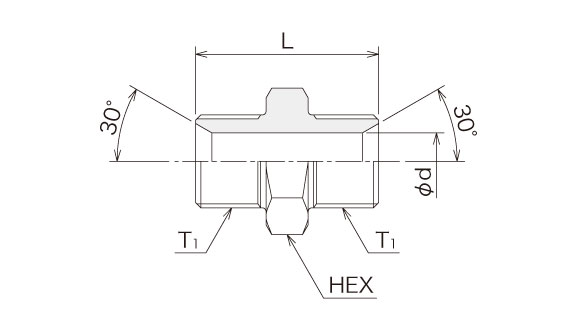

同径
接続口金具：SR05
- 材 質：SUS304
| 呼び径 | ねじT | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|
| 3 | G1/8 | 3.0 | 28 | 14 |
| 6 | G1/4 | 5.5 | 34 | 19 |
| 9 | G3/8 | 7.0 | 38 | 22 |
| 12 | G1/2 | 10.0 | 46 | 27 |
| 19 | G3/4 | 16.0 | 52 | 32 |
| 25 | G1 | 22.0 | 56 | 38 |
| 32 | G1 1/4 | 28.0 | 62 | 46 |
| 38 | G1 1/2 | 33.0 | 62 | 50 |
| 50 | G2 | 44.0 | 73 | 63 |
| 65 | G2 1/2 | 56.0 | 83 | 80 |
| 75 | G3 | 68.0 | 86 | 90 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

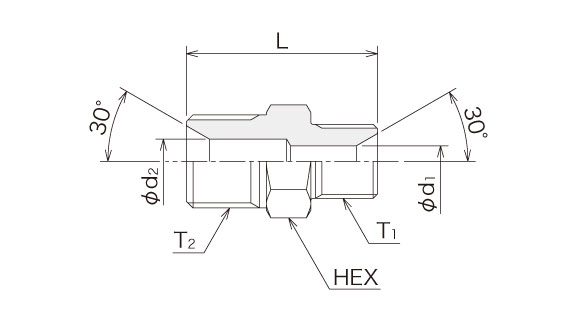

異径
接続口金具：SR05
- 材 質：SUS304
| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 3×6 | G1/8 | G1/4 | 4.0 | 5.5 | 32 | 14 |
| 6×9 | G1/4 | G3/8 | 5.5 | 7.0 | 36 | 19 |
| 9×12 | G3/8 | G1/2 | 7.0 | 10.0 | 43 | 22 |
| 12×19 | G1/2 | G3/4 | 10.0 | 16.0 | 50 | 32 |
| 19×25 | G3/4 | G1 | 16.0 | 22.0 | 54 | 38 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
