製品情報PRODUCT

T型アダプター T-Rc-Rc-R

材質

タイプ

  • T型

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • シール材

ねじタイプ

  • R/RcPT

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    T-Rc-Rc-R

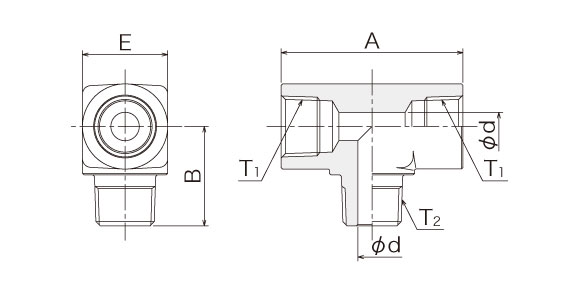

    図面

    接続口金具:SR01

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Bmm Φdmm Emm
    6 Rc1/4 R1/4 46 25 5.5 19
    9 Rc3/8 R3/8 56 29 7.0 24
    12 Rc1/2 R1/2 64 35 10.0 30
    19 Rc3/4 R3/4 80 41 16.0 36

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
